Come installare il pulsante Geberit Sigma sulla vecchia telaio Delta UP100: esperienza personale

In breve: cosa fare

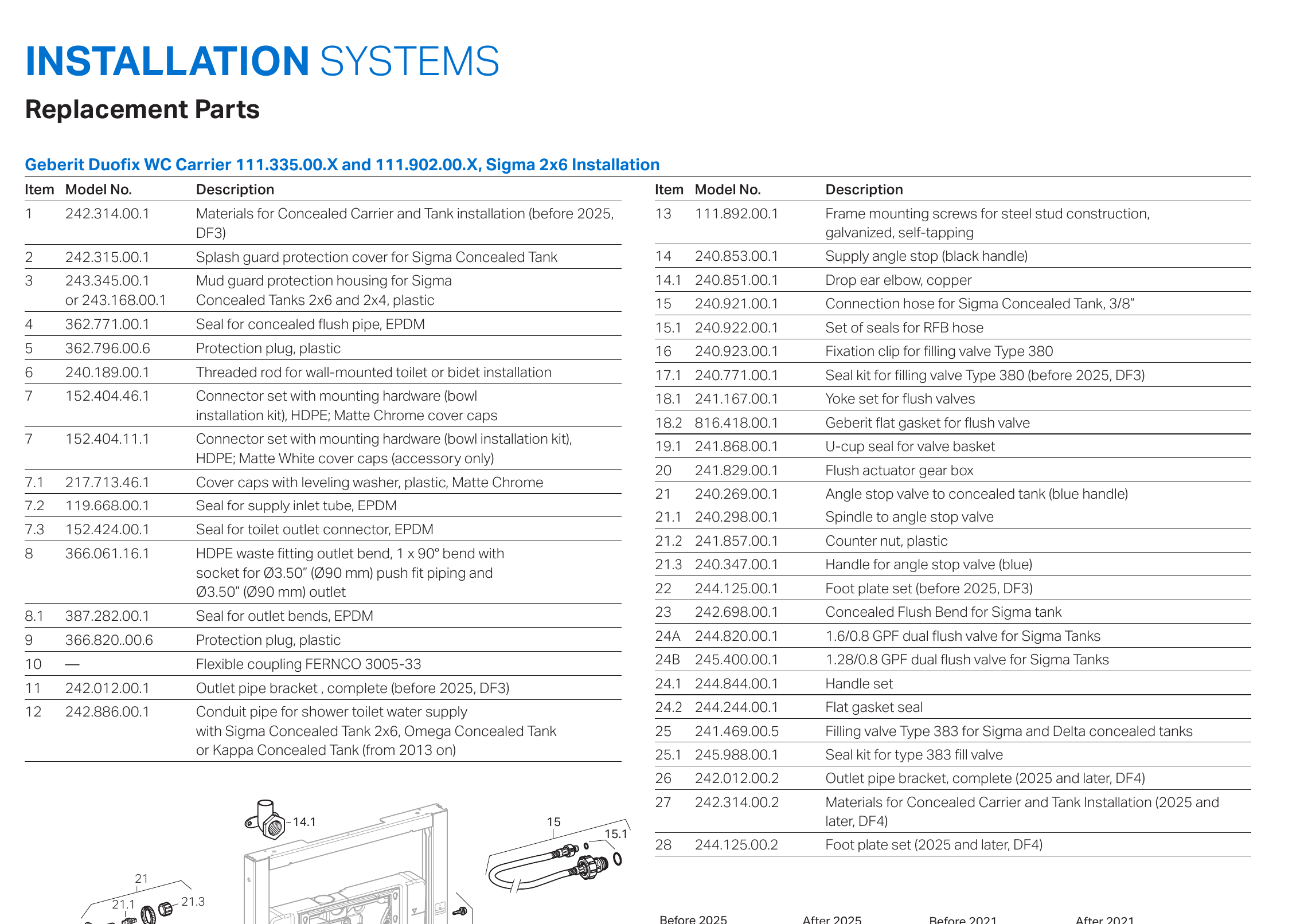

Per installare il moderno pulsante Geberit Sigma sulla vecchia telaio Duofix Delta UP100, è necessario sostituire all'interno del serbatoio due componenti: le levette dei meccanismi di scarico (art. 241.829.00.1) e il fissaggio della valvola di carico dell'acqua (art. 240.923.00.1). La cornice stessa del pulsante Sigma viene avvitata al bordo del serbatoio con viti da 3 mm — il fissaggio standard al telaio Delta non è adatto. Il serbatoio stesso, lo scarico e l'afflusso dell'acqua non necessitano di modifiche.

Compito: installare il pulsante Geberit Sigma sul telaio Delta UP100

Mi sono trovato di fronte a un compito che a prima vista sembrava impossibile. Un cliente aveva una cornice per il vaso sospeso Geberit installata in un appartamento acquistato. La casa è stata costruita circa 12 anni fa e all'epoca Geberit utilizzava la serie Duofix Basic UP100 (Delta). Il cliente voleva installare un moderno pulsante di scarico della serie Sigma.

Ho visitato tutti i negozi di sanitari noti a Tallinn e ovunque ho ricevuto la stessa risposta: il nuovo sistema non è compatibile con quello vecchio. Formalmente è vero — non è compatibile di serie. Ma si può fare. Di seguito condivido la mia esperienza.

Quali sono le differenze tra Geberit UP100 (Delta) e UP320 (Sigma)

Geberit ha nella linea Duofix due sistemi principali di serbatoi per vasi sospesi:

Geberit Duofix Basic UP100 (Delta) — il vecchio sistema economico. Compatibile solo con i pulsanti della serie Delta (Delta 11, 21, 40, 50). Senza isolamento acustico, con configurazioni di collegamento rigide.

Geberit Duofix UP320 (Sigma) — il nuovo sistema premium. Compatibile con un'ampia serie di pulsanti Sigma (01, 10, 20, 40, 50, 60, 70, 80), nonché Tango e Bolero. Con isolamento acustico, regolazione della profondità di scarico, supporto per funzioni moderne come DuoFresh (eliminazione degli odori) e AquaClean.

In breve: UP100 Delta — vecchio/base, UP320 Sigma — nuovo/premium. Il meccanismo interno è quasi identico, scaricano ugualmente bene. La differenza principale è nel design dei pulsanti, nell'isolamento acustico e nella flessibilità di montaggio.

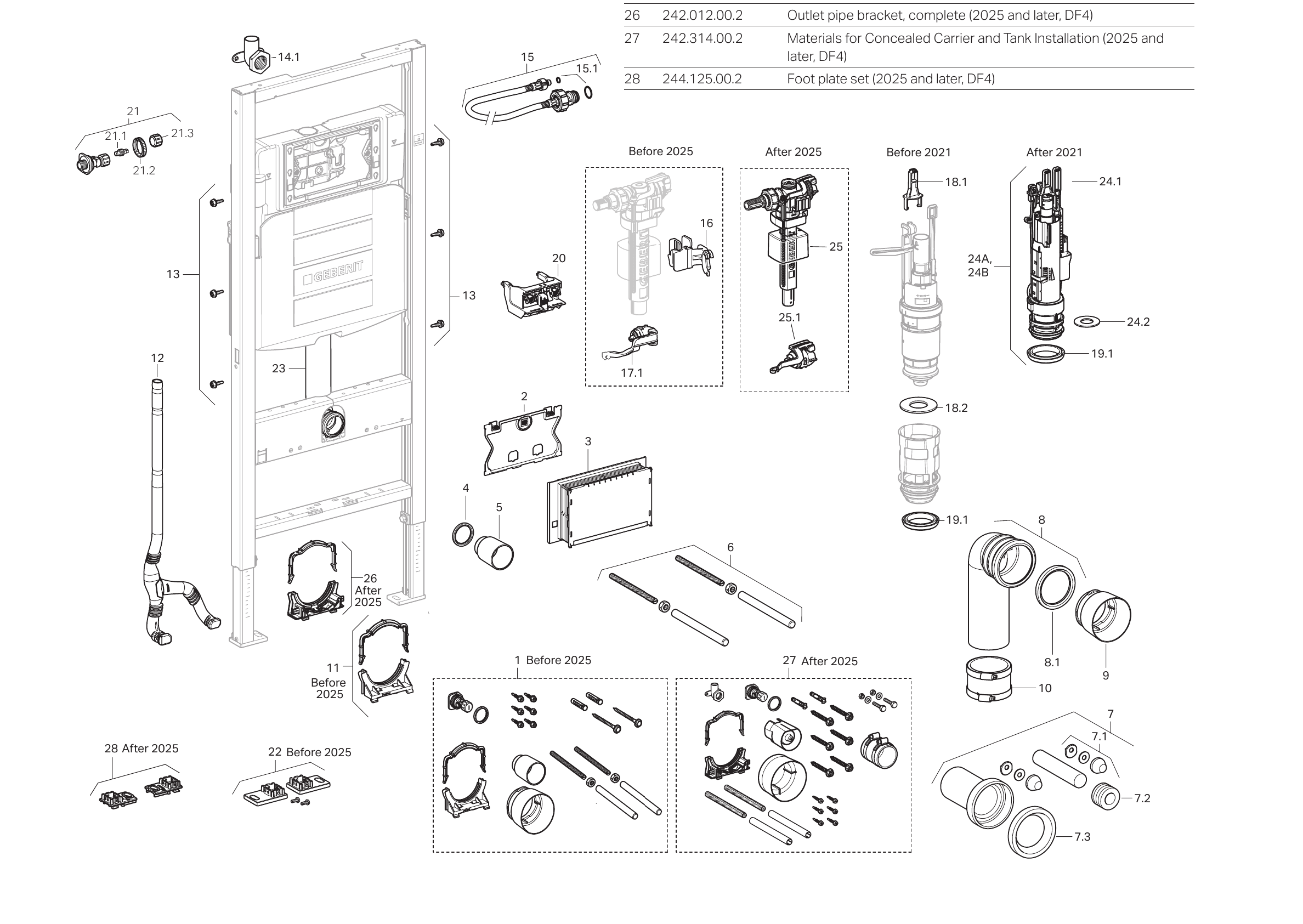

Cosa c'è dentro il serbatoio: similitudini e differenze

Osservando attentamente il sistema del serbatoio, ho capito: gli slot di fissaggio all'interno sono identici, ma ci sono due differenze chiave tra Delta e Sigma:

• il sistema di fissaggio della valvola di carico dell'acqua;

• il sistema di fissaggio della cornice del pulsante.

Quindi, se c'è un vecchio telaio Delta e si desidera installare un moderno pulsante Sigma, è necessario sostituire due componenti all'interno del serbatoio.

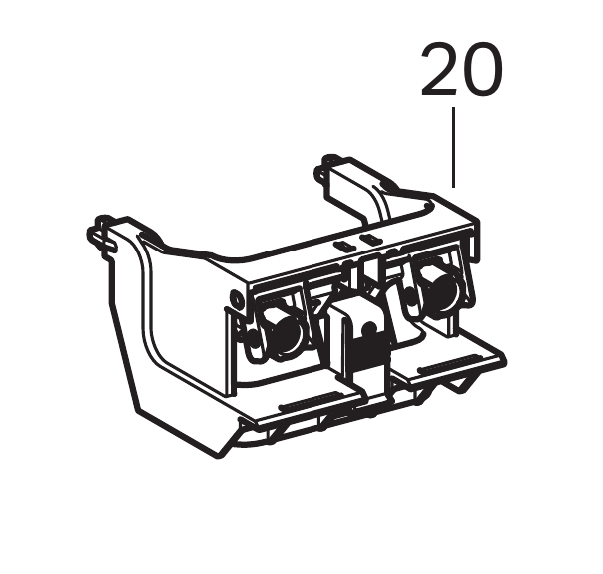

Componente n. 1: levette dei meccanismi di scarico

Il primo componente — le levette per i meccanismi dei pulsanti. Nella nuova versione hanno una forma diversa, ma i fissaggi si adattano perfettamente al vecchio serbatoio.

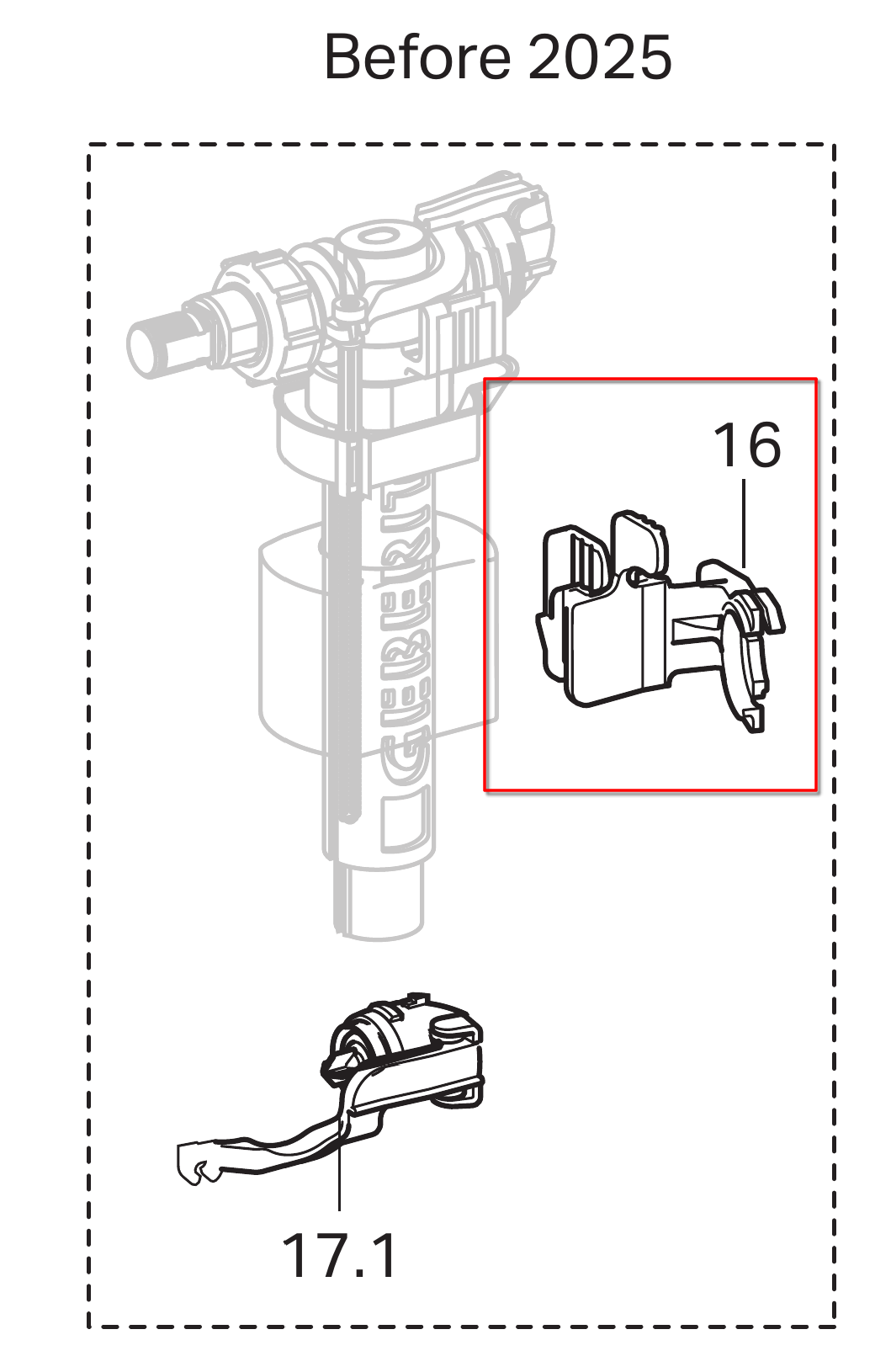

Componente n. 2: fissaggio della valvola di carico dell'acqua

Il secondo componente — il fissaggio del tubo di alimentazione dell'acqua nel serbatoio. Gli slot di fissaggio nel vecchio serbatoio si adattano bene.

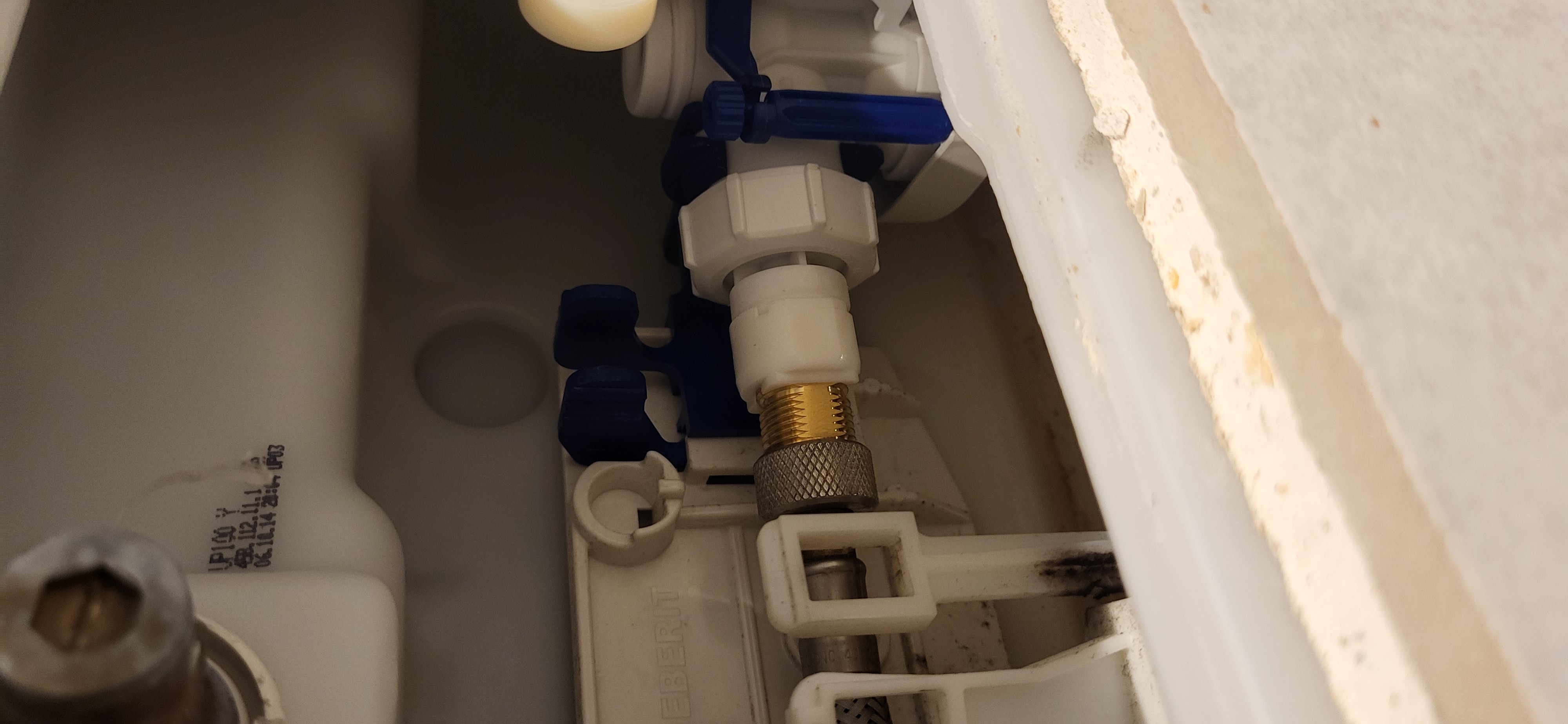

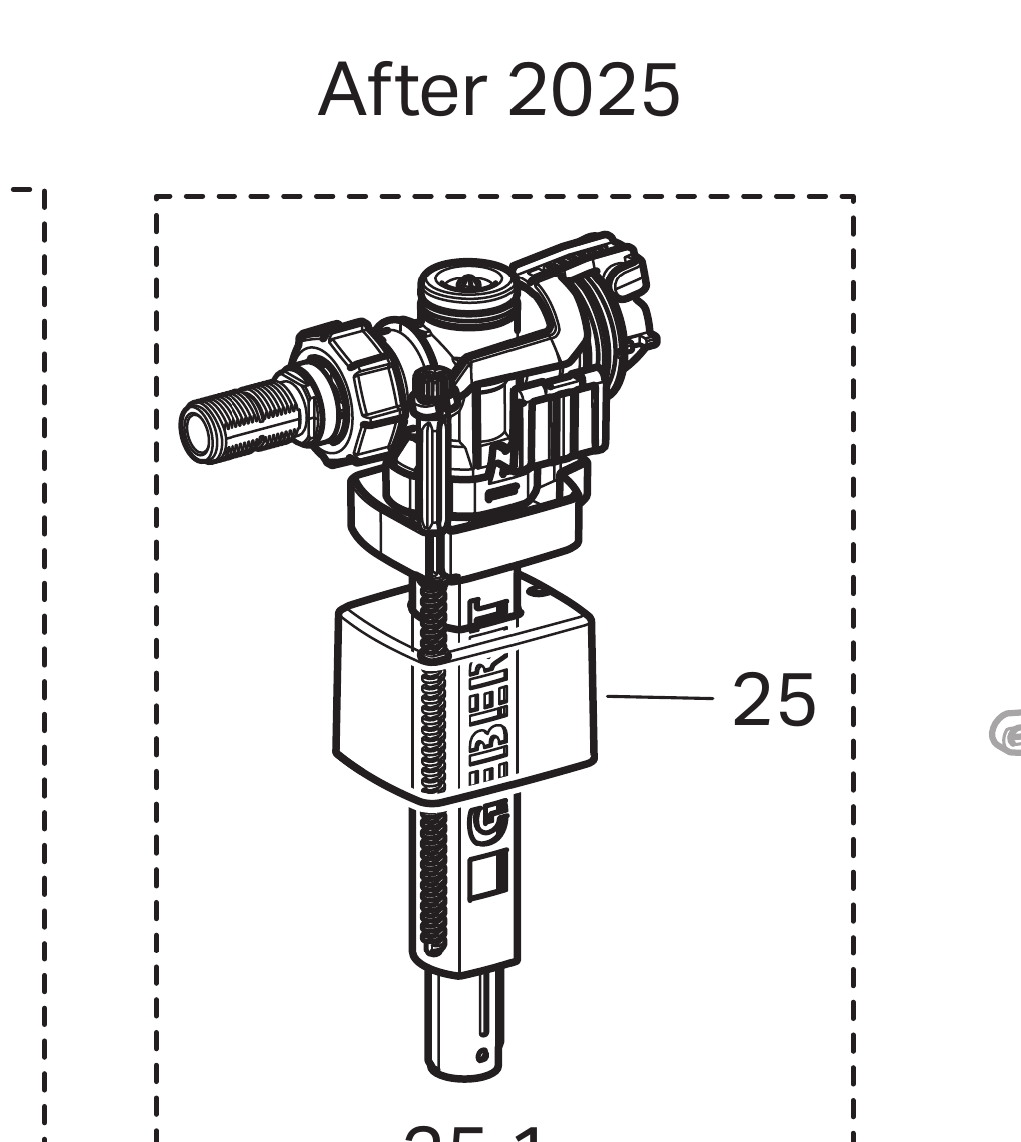

Bonus: sostituzione della valvola di carico dell'acqua

Ho approfittato per sostituire anche il meccanismo di carico dell'acqua nel serbatoio con uno attuale della serie Sigma. Non è un passo obbligatorio, ma se il serbatoio è già smontato — ha senso aggiornare anche la valvola.

Come fissare la cornice del pulsante Sigma

L'unica cosa che non si adatta al pulsante Sigma è il fissaggio standard della cornice al telaio Delta. Ma si risolve in 5 minuti: avvitiamo la cornice con piccole viti da 3 mm direttamente al bordo del serbatoio. Tiene saldamente, il pulsante si aggancia normalmente.

Conclusione

Il vecchio telaio Geberit Duofix Delta UP100 non è una sentenza. Se il sistema è già installato in un appartamento e non si vuole sostituire l'intera installazione (ed è giusto — è lungo e costoso), è possibile sostituire solo due componenti all'interno del serbatoio e installare qualsiasi moderno pulsante della serie Sigma. I negozi diranno che è impossibile — ma ora sai come farlo.

Domande frequenti

Si può installare il pulsante Geberit Sigma sul telaio Delta UP100?

Sì. Non è compatibile di serie, ma dopo la sostituzione di due componenti all'interno del serbatoio (levette 241.829.00.1 e fissaggio valvola 240.923.00.1) il moderno pulsante Sigma si installa sul vecchio telaio Delta senza problemi.

Qual è la differenza tra Geberit UP100 e UP320?

UP100 (Delta) — il vecchio sistema base senza isolamento acustico, compatibile solo con i pulsanti Delta. UP320 (Sigma) — il moderno sistema con isolamento acustico, regolazione dello scarico e supporto per un'ampia gamma di pulsanti Sigma, Tango e Bolero. Il meccanismo di scarico interno è quasi identico.

Quali pulsanti Sigma si adattano dopo questa modifica?

L'intera linea Sigma: 01, 10, 20, 40, 50, 60, 70, 80, nonché Tango e Bolero. Verificato — si installano dopo la sostituzione di due componenti interni.

È necessario sostituire la valvola di carico dell'acqua?

Non è obbligatorio. Se la vecchia valvola funziona bene, è possibile lasciarla e sostituire solo il fissaggio (240.923.00.1). Ma se il serbatoio è già smontato — è più logico sostituire subito la valvola con una attuale.

Dove acquistare i componenti 241.829.00.1 e 240.923.00.1 a Tallinn?

In qualsiasi negozio di sanitari che lavora con Geberit — i componenti sono su ordinazione, ma non rari. È possibile ordinarli direttamente tramite i partner assistenza Geberit.

Domande e la vostra esperienza di sostituzione del pulsante di scarico — scrivetemi nei commenti, risponderò.
